Réaliser une alarme pour coffre-fort
1 - Objectif de la manipulation : Déclencher une alarme lumineuse et sonore avec la carte Micro:Bit dès que la porte du coffre-fort s'ouvre.
Relier la carte micro:Bit à votre P.C. par le câble usb.

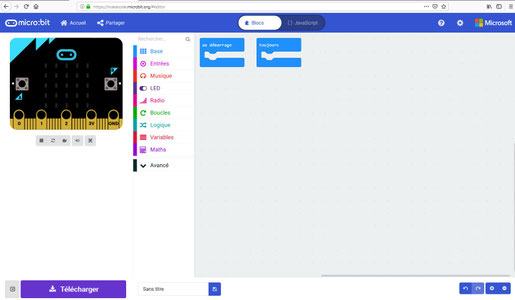

Connectez vous à l’interface de programmation « MakeCode for Micro:Bit »
1 - 1 - programmation carte micro:bit V1

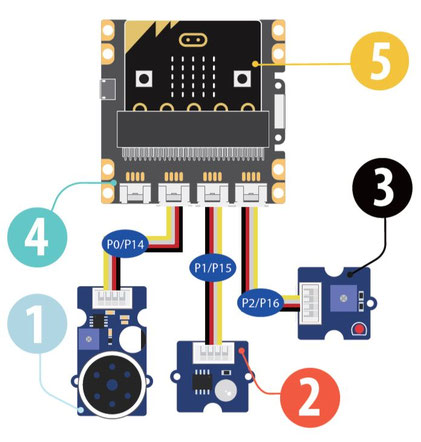

1 speaker
1 Capteur de lumière
1 DEL
1 grove
1 carte micro:bit

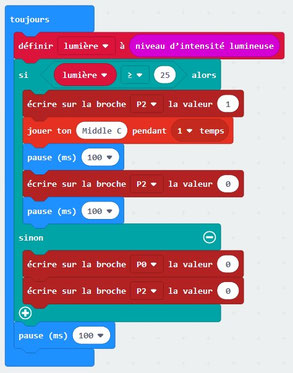

Nous allons tenter de programmer le script suivant : Lorsque la porte du coffre s'ouvre, un signal sonore retenti et une LED clignote. Attention la valeur de la lumière peut varier en fonction de la luminosité de la pièce ambiante.
Remarque :
Le speaker se trouve sur le port0 pour les cartes V1.

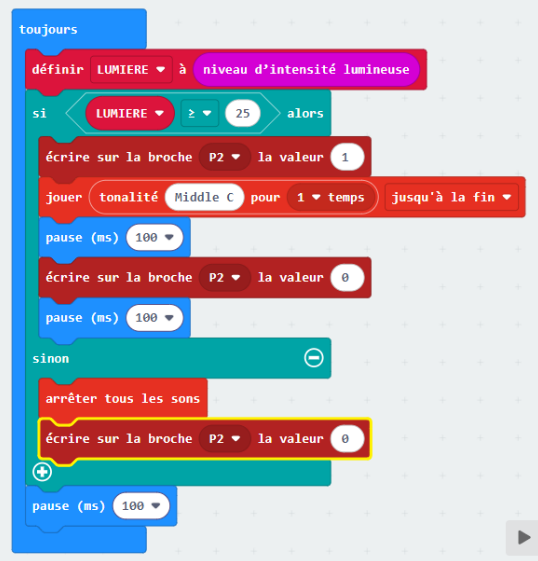

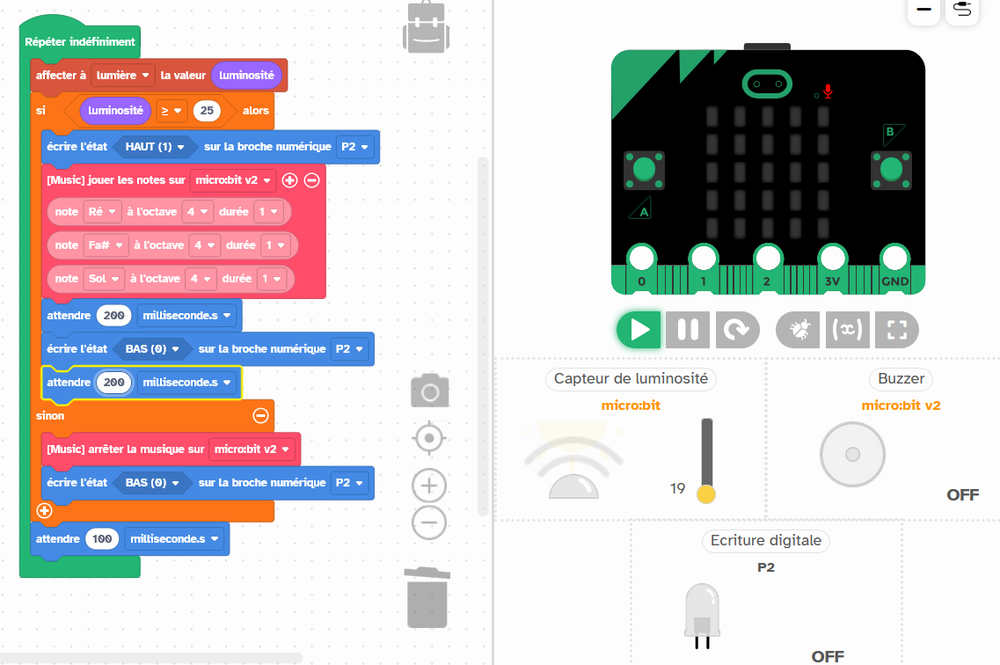

1 - 2 - programmation carte micro:bit V2
Nous ne mettrons pas de speaker pour les cartes V2. Le speaker est déjà intégré dans les cartes.
2 - Écrire l'algorithme du programme ainsi fait. Visualiser le résultat et décrire son fonctionnement. Que constatons-nous ?
3 - Pour les 5eme :
La del qui se trouve sur le port0 ou le port2 doit clignoter quand le capteur de lumière est actif. Nous afficherons le texte sur la carte "O" pour ouvert lorsque le capteur de lumière reçoit de la lumière (ou dessiné un cadenas ouvert) et le texte "F" pour fermé lorsque le capteur est recouvert (ou dessiné un cadenas fermé).
pour valider l'activité :
Nous allons utiliser 2 capteurs avec la condition ET.
Nous prendrons le bouton A ET le capteur de luminosité de la carte pour simuler l'ouverture et la fermeture de la porte.
Si le bouton A est pressé et la lumière est présente, la sonnerie retenti.
Si le bouton A n'est pas pressé et la lumière est cachée, la sonnerie retenti.
Si le bouton A n'est pas pressé et la lumière est présente, la sonnerie retenti.
Si le bouton A est pressé et la lumière est cachée, la sonnerie est éteinte.
5 - Pour les 4eme :
Nous souhaitons améliorer le programme précédent. Pour cela, on décide d'ajouter un capteur supplémentaire (capteur de présence, capteur de mouvement...). On enlèvera le capteur de lumière du port1 et on placera le nouveau capteur sur ce port. On utilisera directement le capteur de lumière de la carte. Réaliser le programme de l'alarme avec le capteur supplémentaire. On pendra le capteur disponible du moment.
6 - pour les 3eme : Attention ce programme n'est pas complet !!!
Alarme avec 2 cartes micro:Bit. La première carte sera mise dans une boite pour simuler un coffre-fort. La deuxième carte recevra les informations envoyées par la première carte. Bien sur le programme intègrera la question 3.
